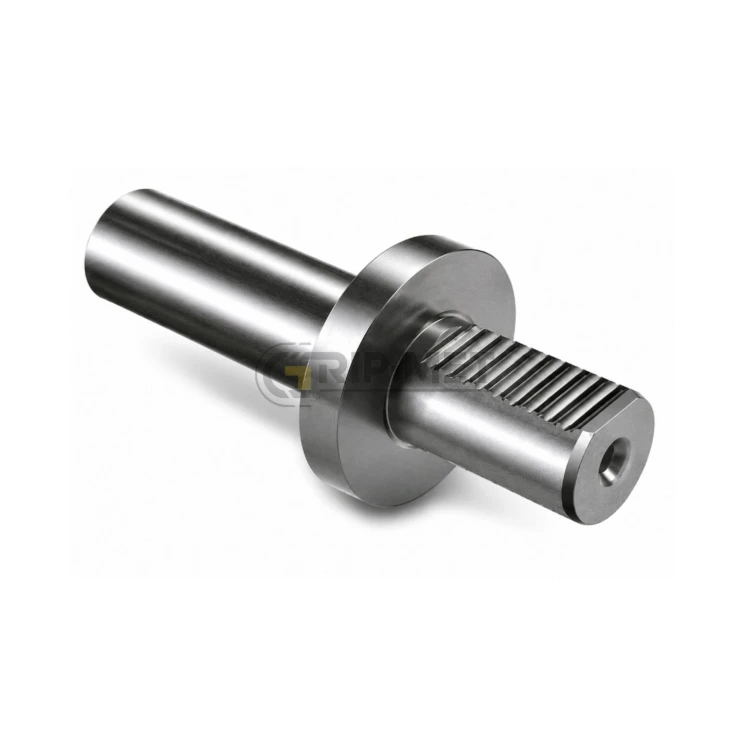

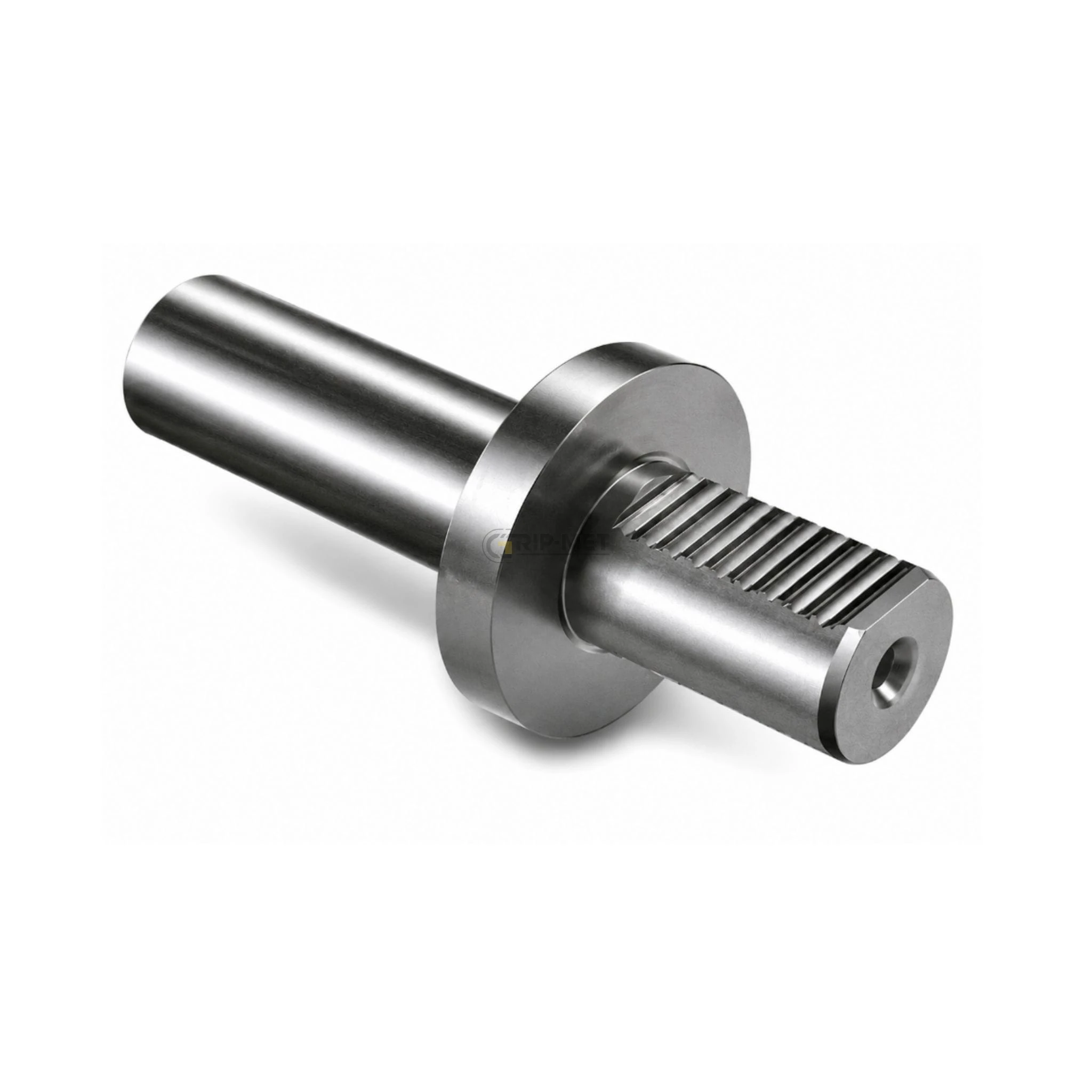

Trzpień kontrolny VDI - Y 40
Trzpień kontrolny VDI, przeznaczony do kontroli ustawienia i dokładności gniazd narzędziowych VDI zgodnych z DIN 69880.
843,00 zł
Cena
843,00 zł
bez 23% VAT
Najniższa cena z 30 dni przed obniżką:
843,00 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
1 036,89 zł
Cena
1 036,89 zł
w tym 23% VAT
Najniższa cena z 30 dni przed obniżką:
1 036,89 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
dostępny na zamówienie
Kod produktu: SPH_Y 40
Opis produktu
Opis produktu
Trzpień kontrolny VDI przeznaczony jest do kontroli ustawienia oraz dokładności gniazd narzędziowych w głowicach rewolwerowych tokarek CNC zgodnych z systemem VDI według normy DIN 69880. Umożliwia szybką i precyzyjną weryfikację geometrii, współosiowości oraz poprawności mocowania narzędzi, wspierając utrzymanie wysokiej dokładności obróbki.
Najważniejsze cechy
- przeznaczony do kontroli gniazd narzędziowych VDI,
- zgodność z systemem VDI według DIN 69880,
- wysoka dokładność wykonania,
- umożliwia kontrolę współosiowości i ustawienia narzędzi,
- przeznaczony do tokarek CNC.
| Symbol | d1 | d2 | d3 | l1 | l2 |
| Y 16 | 16 | 30 | 40 | 125 | 15 |
| Y 20 | 20 | 40 | 50 | 125 | 15 |
| Y 25 | 25 | 40 | 58 | 125 | 15 |
| Y 30 | 30 | 40 | 68 | 125 | 15 |
| Y 40 | 40 | 40 | 83 | 125 | 15 |
| Y 50 | 50 | 40 | 98 | 125 | 15 |
| Y 60 | 60 | 40 | 123 | 125 | 15 |
