Oprawa z chwytem walcowym - podwójna, prawa, typ E7 - E7 50 50

Opis produktu

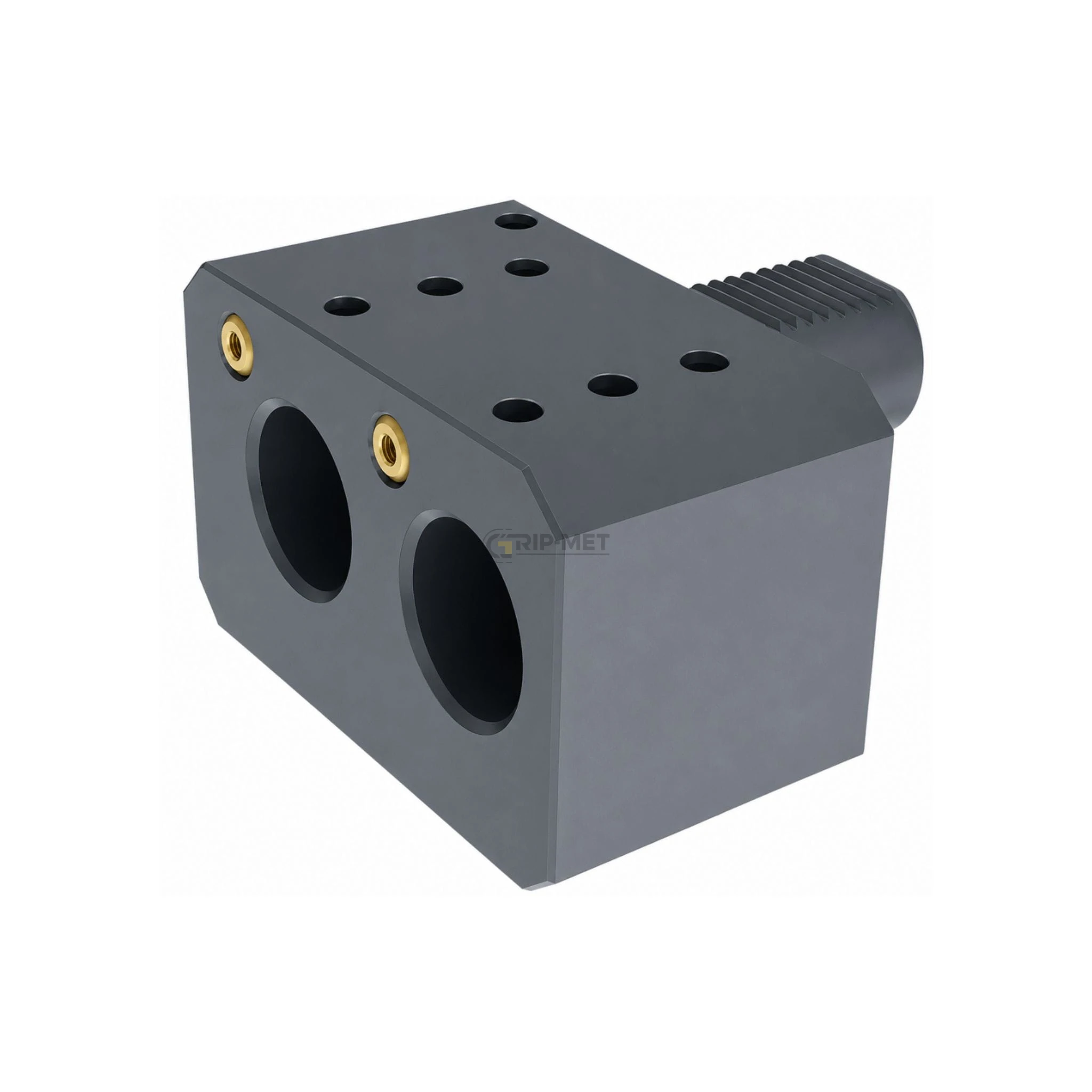

Oprawka tokarska VDI E7 (typ 1252P) - prawa, podwójna, przeznaczona jest do mocowania narzędzi z chwytem walcowym na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880.

Najważniejsze cechy

• przeznaczona do mocowania narzędzi z chwytem walcowym,
• zgodność z systemem VDI według DIN 69880 (typ 1252P),
• wysoka sztywność zapewniająca stabilną obróbkę,
• chłodzenie zewnętrzne,
• przeznaczona do tokarek CNC.

Symbol	d1	d2	h1	h2	l1	l2	b1	b2	b3	d3
E7 20 16	20	16	25	25	45	42	32	51	76	M8
E7 20 20	20	20	25	25	45	42	32	51	76	M8
E7 30 25	30	25	28	32	56	52	45	65	95	M8
E7 30 32	30	32	28	32	66	60	50	75	110	M8
E7 40 32	40	32	32,5	40	66	60	50	75	115	M10
E7 40 40	40	40	32,5	40	90	80	50	75	115	M10
E7 50 32	50	32	32,5	47,5	66	60	50	75	115	M12
E7 50 40	50	40	32,5	47,5	90	80	50	75	115	M12
E7 50 50	50	50	35	49	115	100	68	103	152	M12
E7 60 60	60	60	49	58	137	120	85	125	174	M16
