Producent: SPHOORTI (przejdź do produktów)

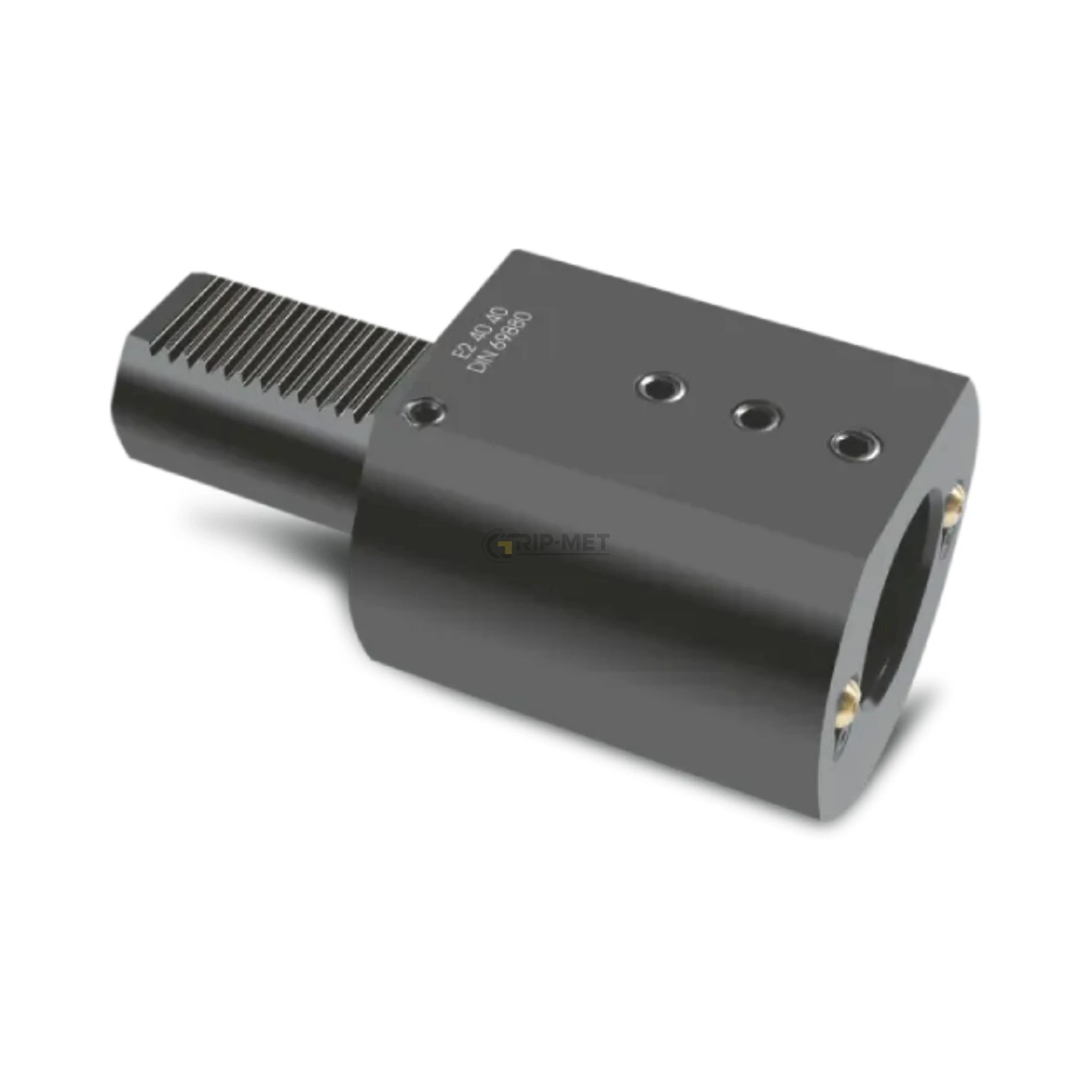

Oprawa z chwytem walcowym, typ E2 - E2 40x20

Oprawka tokarska VDI E2 (typ 1258), do narzędzi z chwytem walcowym na tokarkach CNC zgodnych z DIN 69880.

Przejdź do pełnego opisu

476,01 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny na zamówienie

Opis produktu

Oprawka tokarska VDI E2 (typ 1258), przeznaczona jest do mocowania narzędzi z chwytem walcowym na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.

Najważniejsze cechy

przeznaczona do mocowania narzędzi z chwytem walcowym,
zgodność z systemem VDI według DIN 69880 (typ 1258),
wysoka sztywność zapewniająca stabilną obróbkę,
precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
chłodzenie wewnętrzne oraz zewnętrzne,
przeznaczona do tokarek CNC.

Symbol	d1	d2	d6	d8	d9	h1	h2	l3	l6	l7
E2 16x6	16	6	40	32	M6	18	18	13	44	34
E2 16x8	16	8	40	32	M6	18	18	13	44	34
E2 16x10	16	10	40	32	M6	18	18	13	44	34
E2 16x12	16	12	40	40	M8	18	18	-	44	34
E2 16x16	16	16	40	40	M8	18	18	-	44	34
E2 20x8	20	8	50	40	M6	-	23	18	50	41
E2 20x10	20	10	50	40	M6	-	23	18	50	41
E2 20x12	20	12	50	40	M8	-	23	18	50	41
E2 20x16	20	16	50	40	M8	-	23	18	50	41
E2 20x20	20	20	50	50	M8	-	23	-	50	41
E2 20x25	20	25	50	50	M8	-	23	-	60	51
E2 25x8	25	8	58	40	M6	25	25	18	50	41
E2 25x10	25	10	58	40	M6	25	25	18	50	41
E2 25x12	25	12	58	40	M8	25	25	18	50	41
E2 25x16	25	16	58	40	M8	25	25	18	50	41
E2 25x20	25	20	58	58	M8	25	25	18	50	41
E2 25x25	25	25	58	58	M8	25	25	18	60	51
E2 30x8	30	8	68	55	M6	28	30	22	60	51
E2 30x10	30	10	68	55	M6	28	30	22	60	51
E2 30x12	30	12	68	55	M8	28	30	22	60	51
E2 30x16	30	16	68	55	M8	28	30	22	60	51
E2 30x20	30	20	68	55	M8	28	30	22	60	51
E2 30x25	30	25	68	55	M8	28	30	22	60	51
E2 30x32	30	32	68	68	M8	28	30	-	75	61
E2 30X40	30	40	68	68	M10	28	30	-	90	76
E2 40x8	40	8	83	55	M6	32,5	-	22	75	51
E2 40x10	40	10	83	55	M6	32,5	-	22	75	51
E2 40x12	40	12	83	55	M8	32,5	-	22	75	61
E2 40x16	40	16	83	55	M10	32,5	-	22	75	61
E2 40x20	40	20	83	55	M10	32,5	-	22	75	61
E2 40x25	40	25	83	55	M10	32,5	-	22	75	61
E2 40x32	40	32	83	83	M10	32,5	-	-	75	61
E2 40x40	40	40	83	83	M10	32,5	-	-	90	76
E2 40x50	40	50	83	83	M10	35	-	-	100	86
E2 50x12	50	12	98	68	M10	35	-	30	90	76
E2 50x16	50	16	98	68	M10	35	-	30	90	76
E2 50x20	50	20	98	68	M12	35	-	30	90	76
E2 50x25	50	25	98	68	M12	35	-	30	90	76
E2 50x32	50	32	98	68	M12	35	-	30	90	76
E2 50x40	50	40	98	98	M12	35	-	-	90	76
E2 50x50	50	50	98	98	M12	35	-	-	100	86
E2 60x16	60	16	123	68	M10	42,5	-	30	90	76
E2 60x20	60	20	123	68	M12	42,5	-	30	90	76
E2 60x25	60	25	123	68	M12	42,5	-	30	90	76
E2 60x32	60	32	123	68	M12	42,5	-	30	90	76
E2 60x40	60	40	123	98	M12	42,5	-	30	90	76
E2 60x50	60	50	123	98	M12	42,5	-	30	100	86
