Producent: SPHOORTI (przejdź do produktów)

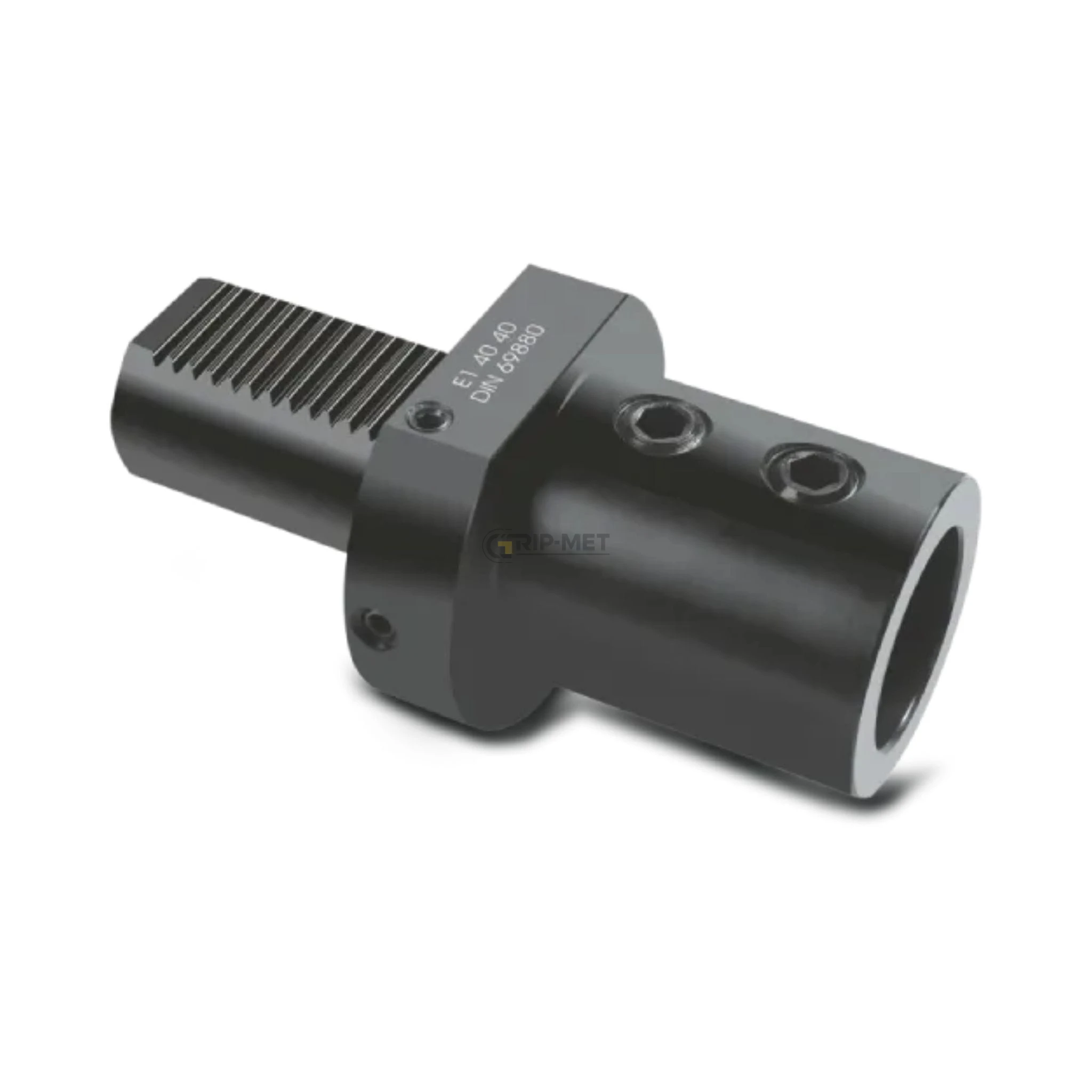

Oprawa z chwytem walcowym, typ E1 - E1 50x25

Oprawka tokarska VDI E1 (typ 1254), do narzędzi z chwytem walcowym na tokarkach CNC zgodnych z DIN 69880.

Przejdź do pełnego opisu

549,81 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny na zamówienie

Opis produktu

Oprawka tokarska VDI E1 (typ 1254), przeznaczona jest do mocowania narzędzi z chwytem walcowym na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.

Najważniejsze cechy

przeznaczona do mocowania narzędzi z chwytem walcowym,
zgodność z systemem VDI według DIN 69880 (typ 1254),
wysoka sztywność zapewniająca stabilną obróbkę,
precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
chłodzenie wewnętrzne,
przeznaczona do tokarek CNC.

Symbol	d1	d2	d3	d4	d5	d6	h1	h2	l1	l2	l3	l4	l5
E1 20x16	20	16	36	12	M10x1	50	-	23	64	51	18	15	35
E1 20x20	20	20	40	12	M10x1	50	-	23	67	54	18	15	35
E1 20x25	20	25	45	17	M12x1	50	-	23	71	59	18	17	40
E1 25x16	25	16	36	12	M10x1	58	25	25	64	51	18	15	35
E1 25x20	25	20	40	12	M10x1	58	25	25	67	54	18	15	35
E1 25x25	25	25	45	17	M12x1	58	25	25	71	59	18	17	40
E1 30x16	30	16	36	12	M10x1	68	28	30	64	51	22	15	35
E1 30x20	30	20	40	12	M10x1	68	28	30	67	54	22	15	35
E1 30x25	30	25	45	17	M12x1	68	28	30	71	59	22	17	40
E1 30x32	30	32	52	24	M12x1	68	28	30	75	63	22	17	44
E1 30x40	30	40	65	32	M16x1	68	28	30	90	73	22	22	50
E1 40x16	40	16	36	12	M10x1	83	32,5	-	64	51	22	15	35
E1 40x20	40	20	40	12	M10x1	83	32,5	-	67	54	22	15	35
E1 40x25	40	25	45	17	M12x1	83	32,5	-	75	59	22	17	40
E1 40x32	40	32	52	24	M12x1	83	32,5	-	75	63	22	17	44
E1 40x40	40	40	65	32	M16x1	83	32,5	-	90	73	22	22	50
E1 40x50	40	50	75	25	M16x1	83	35	-	100	83	22	24	60
E1 50x20	50	20	40	12	M10x1	98	35	-	67	54	30	15	35
E1 50x25	50	25	45	17	M12x1	98	35	-	80	59	30	17	40
E1 50x32	50	32	52	24	M12x1	98	35	-	80	63	30	17	44
E1 50x40	50	40	65	32	M16x1	98	35	-	90	73	30	22	50
E1 50x50	50	50	75	42	M16x1	98	35	-	100	83	30	24	60
E1 60x20	60	20	40	12	M10x1	123	42,5	-	80	54	30	15	35
E1 60x25	60	25	45	17	M12x1	123	42,5	-	80	59	30	17	40
E1 60x32	60	32	52	24	M12x1	123	42,5	-	80	63	30	17	44
E1 60x40	60	40	65	32	M16x1	123	42,5	-	90	73	30	22	50
E1 60x50	60	50	75	42	M16x1	123	42,5	-	100	83	30	24	60
