Oprawa wzdłużno-poprzeczna, typ D1 - D1 30 20 60

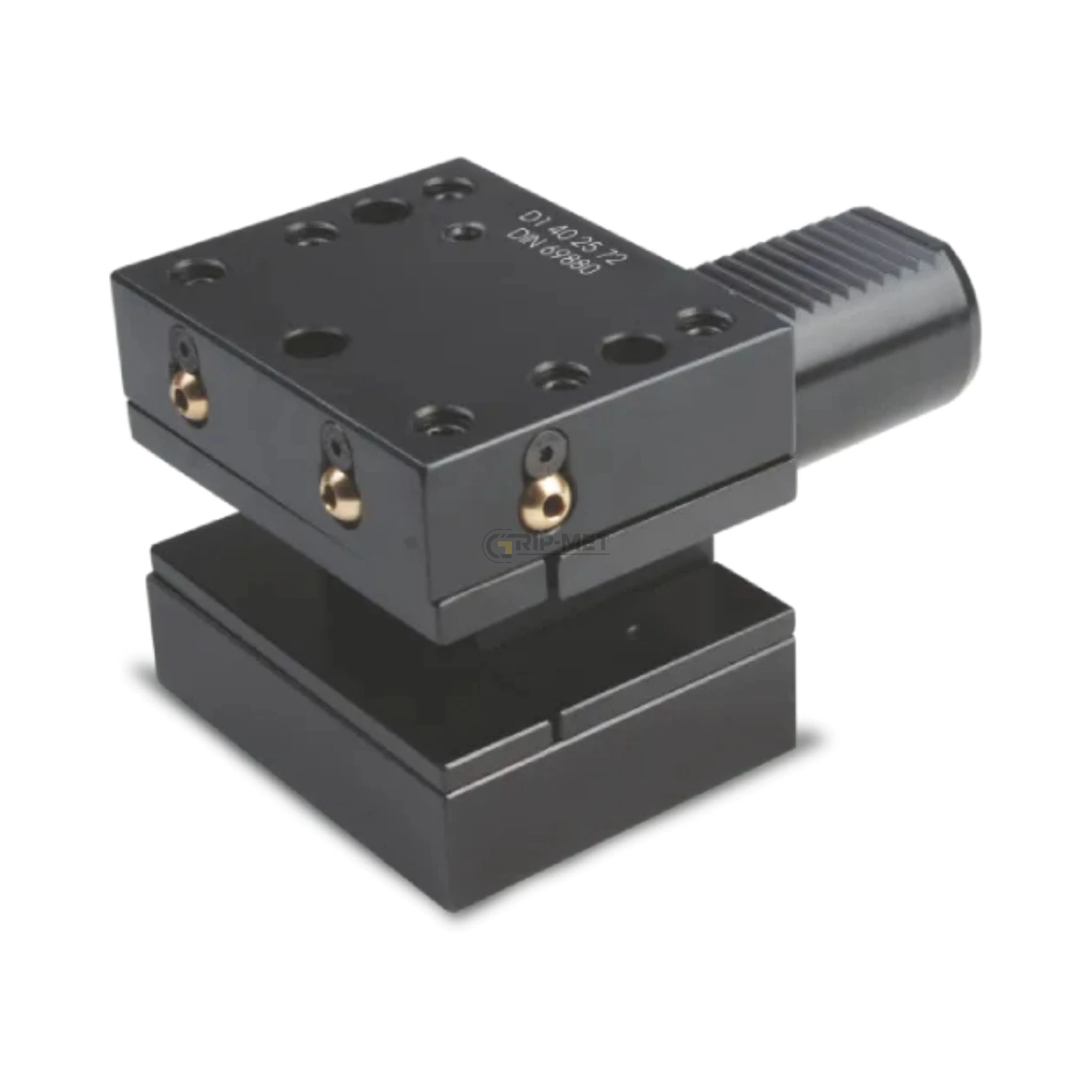

Oprawka tokarska wzdłużno-poprzeczna VDI D1 (typ 1143), do mocowania noży tokarskich na tokarkach CNC zgodnych z DIN 69880.
714,00 zł
Cena
714,00 zł
bez 23% VAT
Najniższa cena z 30 dni przed obniżką:
714,00 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
878,22 zł
Cena
878,22 zł
w tym 23% VAT
Najniższa cena z 30 dni przed obniżką:
878,22 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
dostępny na zamówienie
Kod produktu: SPH_D1 30 20 60
Opis produktu
Opis produktu
Oprawka tokarska VDI D1 (typ 1143), przeznaczona jest do wzdłużnego i poprzecznego mocowania noży tokarskich na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.
Najważniejsze cechy
- przeznaczona do mocowania noży tokarskich,
- zgodność z systemem VDI według DIN 69880 (typ 1143),
- wysoka sztywność zapewniająca stabilną obróbkę,
- precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
- chłodzenie zewnętrzne,
- przeznaczona do tokarek CNC.
| Symbol | d1 | b1 | b2 | b3 | b4 | h1 | h3 | h4 | h6 | l1 | l2 | α |
| D1 25 16 48 | 25 | 33 | 19 | 33 | 19 | 16/12 | 25 | 30 | 25 | 34 | 48 | 30° |
| D1 30 20 60 | 30 | 35 | 17 | 41 | 23 | 20/16 | 28 | 38 | 30 | 42 | 60 | 25° |
| D1 40 25 72 | 40 | 42,5 | 21 | 47,5 | 25,5 | 25/20 | 32,5 | 48 | 40 | 50 | 72 | 15° |
| D1 50 32 85 | 50 | 50 | 26 | 55 | 30,5 | 32/25 | 35 | 60 | - | 60 | 85 | - |
| D1 60 32 110 | 60 | 57,5 | 33 | 57,5 | 33 | 32/25 | 42,5 | 62,5 | - | 85 | 110 | - |
