Oprawa wzdłużna, prawa, krótka, odwrócona, typ C3 - C3 50 32 100

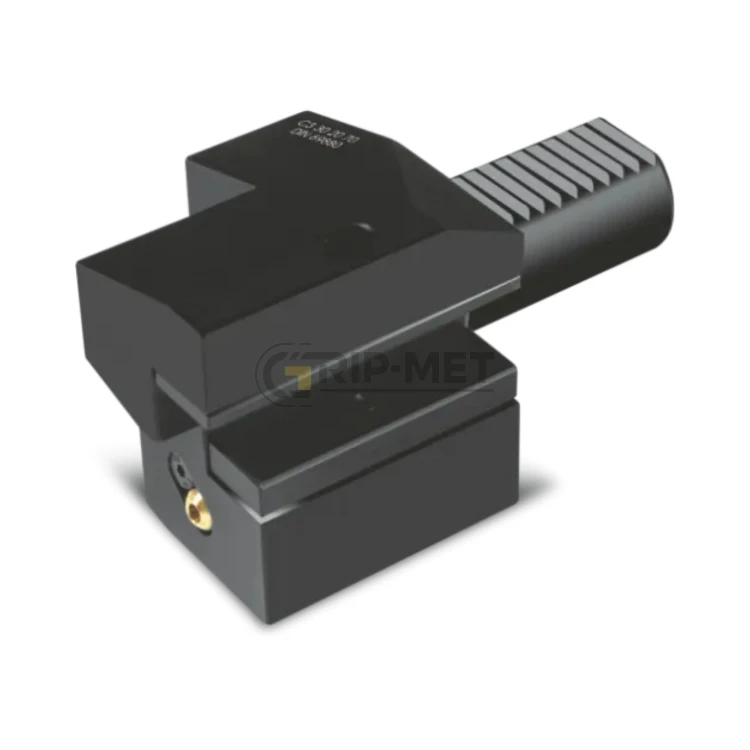

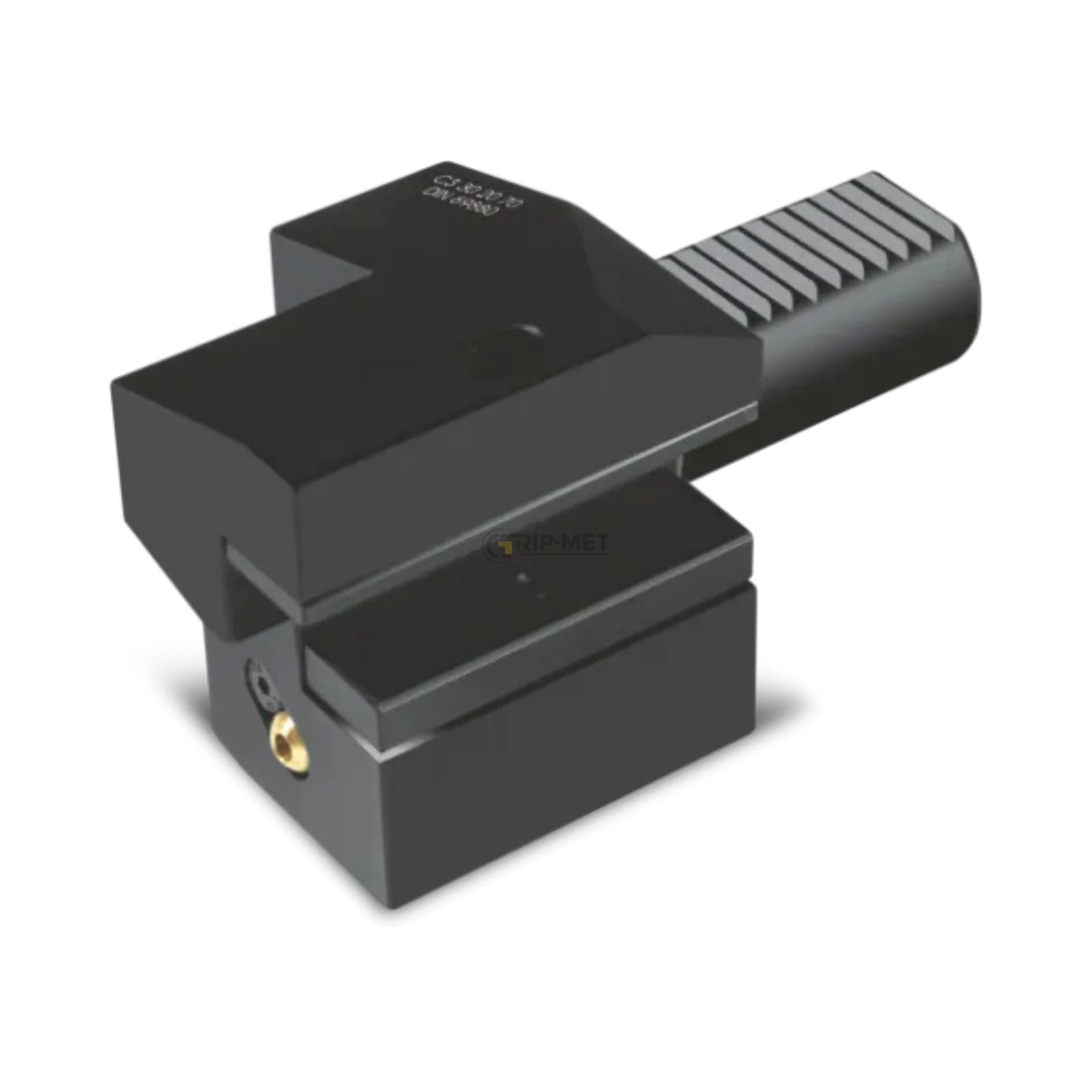

Oprawka tokarska wzdłużna VDI C3 (typ 1134P), prawa, odwrócona, do mocowania noży tokarskich na tokarkach CNC zgodnych z DIN 69880.
705,00 zł
Cena
705,00 zł
bez 23% VAT
Najniższa cena z 30 dni przed obniżką:
980,00 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
867,15 zł
Cena
867,15 zł
w tym 23% VAT
Najniższa cena z 30 dni przed obniżką:
1 205,40 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
dostępny na zamówienie
Kod produktu: SPH_C3 50 32 100
Opis produktu
Opis produktu
Oprawka tokarska VDI C3 (typ 1134P), prawa, odwrócona, przeznaczona jest do wzdłużnego mocowania noży tokarskich na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.
Najważniejsze cechy
- przeznaczona do mocowania noży tokarskich,
- zgodność z systemem VDI według DIN 69880 (typ 1134P),
- wysoka sztywność zapewniająca stabilną obróbkę,
- precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
- chłodzenie zewnętrzne,
- przeznaczona do tokarek CNC.
| Symbol | d1 | b1 | b2 | b3 | h1 | h3 | h4 | h6 | h7 | h9 | l1 | l2 | l3 | α |
| C3 16 12 44 | 16 | 43 | 24 | 13 | 12 | 15 | 15 | 22 | 20 | 19 | 44 | 5 | 20 | 30° |
| C3 20 16 55 | 20 | 52 | 27 | 13 | 16/12 | 19 | 19 | 30 | 25 | 23 | 55 | 7 | 30 | 30° |
| C3 25 16 55 | 25 | 58 | 33 | 19 | 16/12 | 22,5 | 22,5 | 30 | 25 | 25 | 55 | 7 | 20 | 30° |
| C3 30 20 70 | 30 | 70 | 35 | 17 | 20/16 | 26 | 22 | 38 | 35 | 28 | 70 | 10 | 30 | 25° |
| C3 40 25 85 | 40 | 85 | 42,5 | 21 | 25/20 | 35 | 30 | 48 | 42,5 | 40 | 85 | 12,5 | 30 | 15° |
| C3 50 32 100 | 50 | 100 | 50 | 26 | 32/25 | 42 | 35 | 60 | 50 | - | 100 | 16 | 40 | - |
| C3 60 32 125 | 60 | 125 | 62,5 | 33 | 32/25 | 46 | 42,5 | 62,5 | 62,5 | - | 125 | 16 | 40 | - |
