Oprawa poprzeczna, prawa, krótka, typ B1 - B1 50 32 55

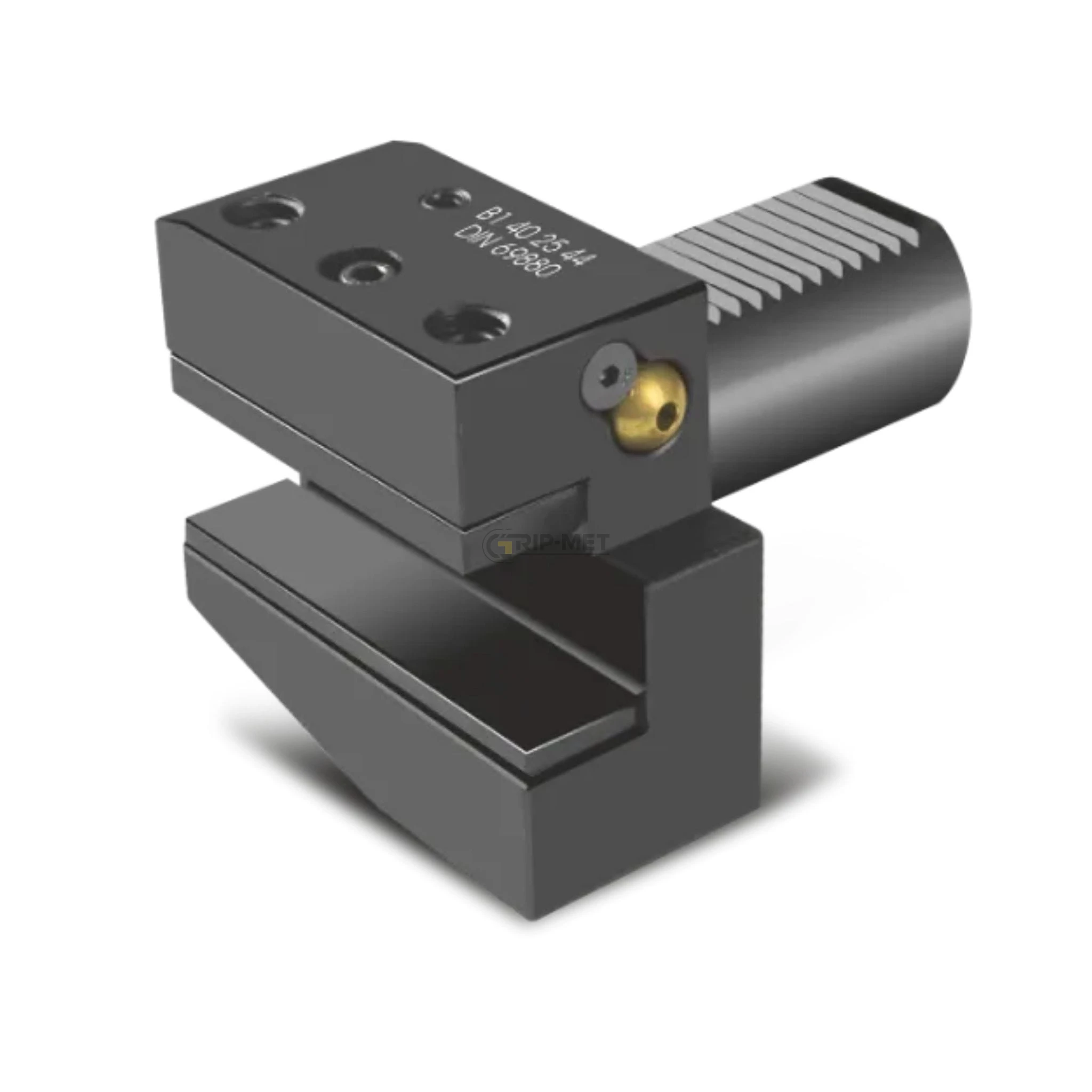

Oprawka tokarska poprzeczna VDI B1 (typ 1114P), prawa, do mocowania noży tokarskich na tokarkach CNC zgodnych z DIN 69880.
507,00 zł
Cena
507,00 zł
bez 23% VAT
Najniższa cena z 30 dni przed obniżką:
507,00 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
623,61 zł
Cena
623,61 zł
w tym 23% VAT
Najniższa cena z 30 dni przed obniżką:
623,61 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
dostępny na zamówienie
Kod produktu: SPH_B1 50 32 55
Opis produktu
Opis produktu
Oprawka tokarska VDI B1 (typ 1114P), prawa, przeznaczona jest do mocowania noży tokarskich na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.
Najważniejsze cechy
- przeznaczona do mocowania noży tokarskich,
- zgodność z systemem VDI według DIN 69880 (typ 1114P),
- wysoka sztywność zapewniająca stabilną obróbkę,
- precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
- chłodzenie zewnętrzne,
- przeznaczona do tokarek CNC.
| Symbol | d1 | b1 | b2 | b3 | h1 | h3 | h4 | h5 | h6 | h8 | l1 | l2 | α |
| B1 16 12 24 | 16 | 42 | 23 | 5 | 12 | 15 | 15 | 20 | 22 | 19 | 13 | 24 | 30° |
| B1 20 16 30 | 20 | 55 | 30 | 7 | 16/12 | 19 | 19 | 25 | 30 | 23 | 16 | 30 | 30° |
| B1 25 16 30 | 25 | 55 | 30 | 7 | 16/12 | 22,5 | 22,5 | 25 | 30 | 25 | 16 | 30 | 30° |
| B1 30 20 40 | 30 | 70 | 35 | 10 | 20/16 | 26 | 22 | 28 | 38 | 30 | 22 | 40 | 25° |
| B1 40 25 44 | 40 | 85 | 42,5 | 12,5 | 25/20 | 35 | 30 | 32,5 | 48 | - | 22 | 44 | - |
| B1 50 32 55 | 50 | 100 | 50 | 16 | 32/25 | 42 | 35 | 35 | 60 | - | 30 | 55 | - |
| B1 60 32 60 | 60 | 125 | 62,5 | 16 | 32/25 | 46 | 42,5 | 42,5 | 62,5 | - | 30 | 60 | - |
