Oprawa poprzeczna, lewa, wydłużona, odwrócona, typ B8 - B8 30 20 40

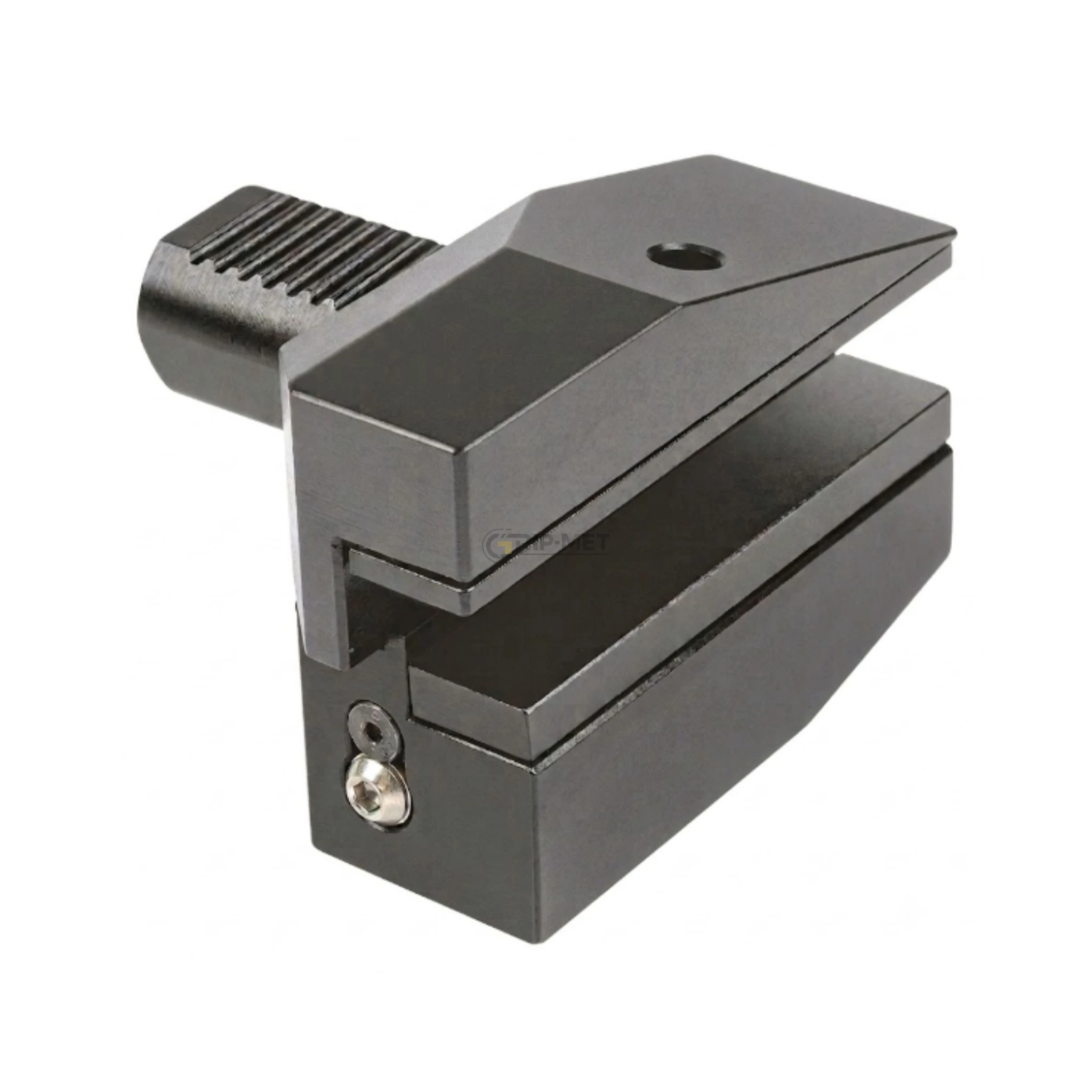

Oprawka tokarska poprzeczna VDI B8 (typ 1125L), lewa, wydłużona, odwrócona, do mocowania noży tokarskich na tokarkach CNC zgodnych z DIN 69880.
378,00 zł
Cena
378,00 zł
bez 23% VAT
Najniższa cena z 30 dni przed obniżką:
378,00 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
464,94 zł
Cena
464,94 zł
w tym 23% VAT
Najniższa cena z 30 dni przed obniżką:
464,94 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
dostępny na zamówienie
Kod produktu: SPH_B8 30 20 40
Opis produktu
Opis produktu
Oprawka tokarska VDI B8 (typ 1125L), lewa, wydłużona, odwrócona, przeznaczona jest do mocowania noży tokarskich na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.
Najważniejsze cechy
- przeznaczona do mocowania noży tokarskich,
- zgodność z systemem VDI według DIN 69880 (typ 1125L),
- wysoka sztywność zapewniająca stabilną obróbkę,
- precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
- chłodzenie zewnętrzne,
- przeznaczona do tokarek CNC.
| Symbol | d1 | b1 | b2 | b3 | h1 | h3 | h4 | h6 | h7 | h9 | l1 | l2 | α |
| B8 16 12 24 | 16 | 58 | 39 | 5 | 12 | 15 | 15 | 22 | 20 | 19 | 13 | 24 | 30° |
| B8 20 16 30 | 20 | 75 | 50 | 7 | 16/12 | 19 | 19 | 30 | 25 | 23 | 16 | 30 | 30° |
| B8 25 16 30 | 25 | 75 | 50 | 7 | 16/12 | 22,5 | 22,5 | 30 | 25 | 25 | 16 | 30 | 30° |
| B8 30 20 40 | 30 | 100 | 65 | 10 | 20/16 | 26 | 22 | 38 | 35 | 28 | 22 | 40 | 25° |
| B8 40 25 44 | 40 | 118 | 75,5 | 12,5 | 25/20 | 35 | 30 | 48 | 42,5 | - | 22 | 44 | - |
| B8 50 32 55 | 50 | 130 | 80 | 16 | 32/25 | 42 | 35 | 60 | 50 | - | 30 | 55 | - |
| B8 60 32 60 | 60 | 145 | 82,5 | 16 | 32/25 | 46 | 42,5 | 62,5 | 62,5 | - | 30 | 60 | - |
