Oprawa do tulejek zaciskowych ER, typ E4 - E4 60x40

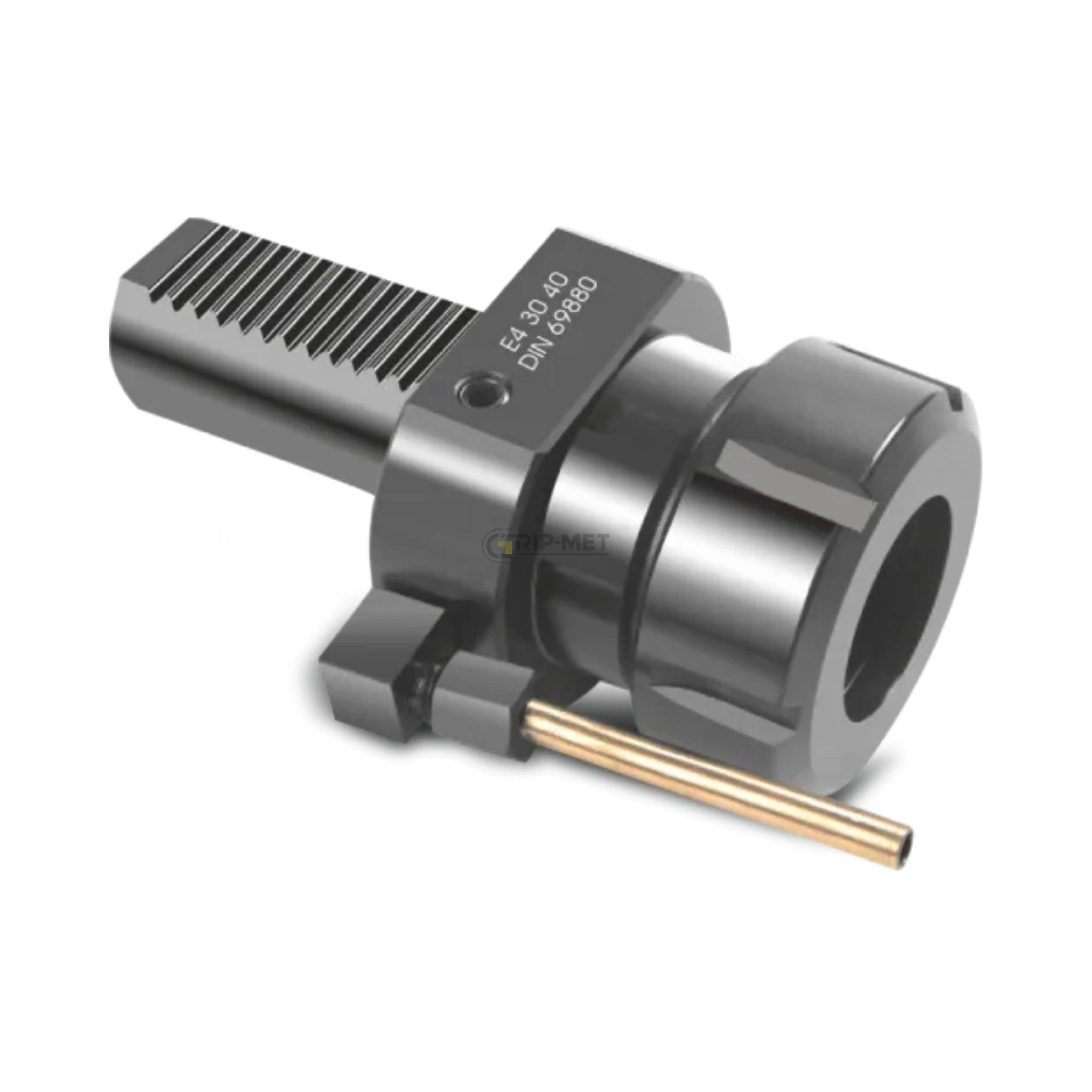

Oprawka tokarska VDI E4 (typ 1220), do tulejek ER zgodnych z DIN 6499 na tokarkach CNC zgodnych z DIN 69880.
731,00 zł
Cena
731,00 zł
bez 23% VAT
Najniższa cena z 30 dni przed obniżką:
731,00 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
899,13 zł
Cena
899,13 zł
w tym 23% VAT
Najniższa cena z 30 dni przed obniżką:
899,13 zł
Promocja trwa do %s
Ceny podane bez kosztów dostawy.
dostępny na zamówienie
Kod produktu: SPH_E4 60x40
Opis produktu
Opis produktu
Oprawka tokarska VDI E4 (typ 1220), przeznaczona do tulejek ER zgodnych z DIN 6499, na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.
Najważniejsze cechy
- przeznaczona do mocowania narzędzi z chwytem walcowym w tulejce ER,
- zgodność z systemem VDI według DIN 69880 (typ 1220),
- wysoka sztywność zapewniająca stabilną obróbkę,
- precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
- chłodzenie wewnętrzne,
- przeznaczona do tokarek CNC.
| Symbol | d1 | d2 | d4 | d6 | d12 | h1 | h2 | l3 | l10 | l11 |
| E4 16x16 | 16 | 16 | 0,5‑10 | 40 | 28 | 18 | ‑ | 13 | 27,5 | 34,5 |
| E4 16x20 | 16 | 20 | 1‑13 | 40 | 34 | 18 | 18 | 13 | 32,5 | 44 |
| E4 20x16 | 20 | 16 | 0,5‑10 | 50 | 28 | ‑ | 23 | 18 | 32,5 | 44 |
| E4 20x20 | 20 | 20 | 1‑13 | 50 | 34 | ‑ | 23 | 18 | 32,5 | 44 |
| E4 20x25 | 20 | 25 | 1‑16 | 50 | 42 | ‑ | 23 | 18 | 38 | 50 |
| E4 25x20 | 25 | 20 | 1‑13 | 58 | 34 | 25 | 25 | 18 | 32,5 | 44 |
| E4 25x25 | 25 | 25 | 1‑16 | 58 | 42 | 25 | 25 | 18 | 45 | 57 |
| E4 25x32 | 25 | 32 | 2‑20 | 58 | 50 | 25 | 25 | 18 | 49,5 | 62 |
| E4 30x25 | 30 | 25 | 1‑16 | 68 | 42 | 28 | 30 | 22 | 45 | 57 |
| E4 30x32 | 30 | 32 | 2‑20 | 68 | 50 | 28 | 30 | 22 | 49,5 | 62,5 |
| E4 30x40 | 30 | 40 | 3‑26 | 68 | 63 | 28 | 30 | 22 | 56 | 70 |
| E4 40x25 | 40 | 25 | 1‑16 | 83 | 42 | 32,5 | ‑ | 22 | 49,5 | 62 |
| E4 40x32 | 40 | 32 | 2‑20 | 83 | 50 | 32,5 | ‑ | 22 | 49,5 | 62 |
| E4 40x40 | 40 | 40 | 3‑26 | 83 | 63 | 32,5 | ‑ | 22 | 61 | 75 |
| E4 50x25 | 50 | 25 | 1‑16 | 98 | 42 | 35 | ‑ | 22 | 45 | 57 |
| E4 50x32 | 50 | 32 | 2‑20 | 98 | 50 | 35 | ‑ | 30 | 61 | 75 |
| E4 50x40 | 50 | 40 | 3‑26 | 98 | 63 | 35 | ‑ | 30 | 61 | 75 |
| E4 60x32 | 60 | 32 | 2‑20 | 123 | 50 | 42,5 | ‑ | 30 | 61 | 75 |
| E4 60x40 | 60 | 40 | 3‑26 | 123 | 63 | 42,5 | ‑ | 30 | 61 | 75 |
