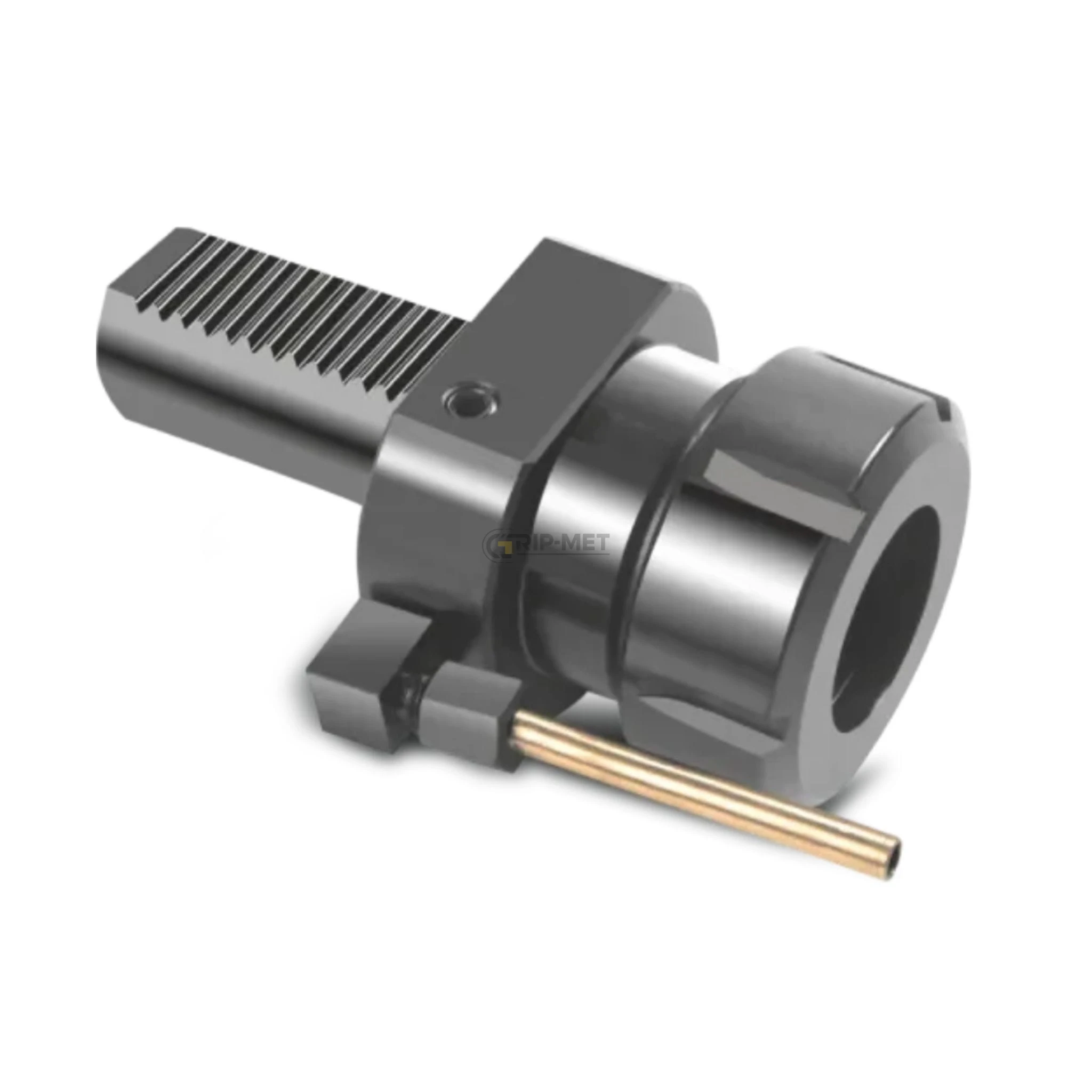

Oprawa do tulejek zaciskowych EO, typ E3 - E3 40x25

Opis produktu

Oprawka tokarska VDI E3 przeznaczona do tulejek EO/OZ według normy DIN 6388 na tokarkach CNC wyposażonych w system VDI zgodny z normą DIN 69880. Precyzyjne wykonanie oraz wysoka sztywność konstrukcji zapewniają stabilną pracę narzędzia, wysoką dokładność obróbki oraz niezawodność podczas toczenia.

Najważniejsze cechy

• przeznaczona do mocowania narzędzi z chwytem walcowym w tulejce EO/OZ,
• zgodność z systemem VDI według DIN 69880,
• wysoka sztywność zapewniająca stabilną obróbkę,
• precyzyjne wykonanie gwarantujące dokładne mocowanie narzędzia,
• chłodzenie wewnętrzne,
• przeznaczona do tokarek CNC.

Symbol	d1	d2	d4	d6	d12	h1	h2	l3	l10	l11
E3 16x12	16	12	1‑12	40	35	18	18	13	36	45,5
E3 20x16	20	16	2‑16	50	43	-	23	18	42	57
E3 20x20	20	20	2‑20	50	50	-	25	18	46	62
E3 25x16	25	16	2‑16	58	43	25	25	18	42	57
E3 25x20	25	20	2‑20	58	50	25	30	18	46	62
E3 30x16	30	16	2‑16	68	43	28	30	22	42	57
E3 30x25	30	25	2‑25	68	60	28	-	22	59	75
E3 40x25	40	25	2‑25	83	60	32,5	-	22	59	75
E3 40x32	40	32	4‑32	83	72	32,5	-	22	73	90
E3 50x25	50	25	2‑25	98	60	35	-	30	59	75
E3 50x32	50	32	4‑32	98	72	35	-	30	73	90
E3 60x25	60	25	2‑25	123	60	42,5	-	30	59	75
E3 60x32	60	32	4‑32	123	72	42,5	-	30	73	90
E3 60x40	60	40	6‑29,5	123	85	42,5	-	30	82	100
